Einsatzbereich
Sie benötigen eine exakte und zuverlässige Abflussregelung? Dann ist die Strahl-Drossel die richtige Wahl. Dank ihrer einfachen und betriebssicheren Funktionsweise überzeugt und begeistert sie seit über 25 Jahren tausende Planer und Betreiber. Mehr als 2500 Installationen zeugen von ihrer Zuverlässigkeit und Robustheit, selbst bei kleinen Abflussmengen. Hunderte Nachmessungen unabhängiger Prüfinstitute haben bestätigt, dass die Strahl-Drossel den Anforderungen im Kanalnetz auch nach jahrzehntelangem Einsatz gerecht wird.

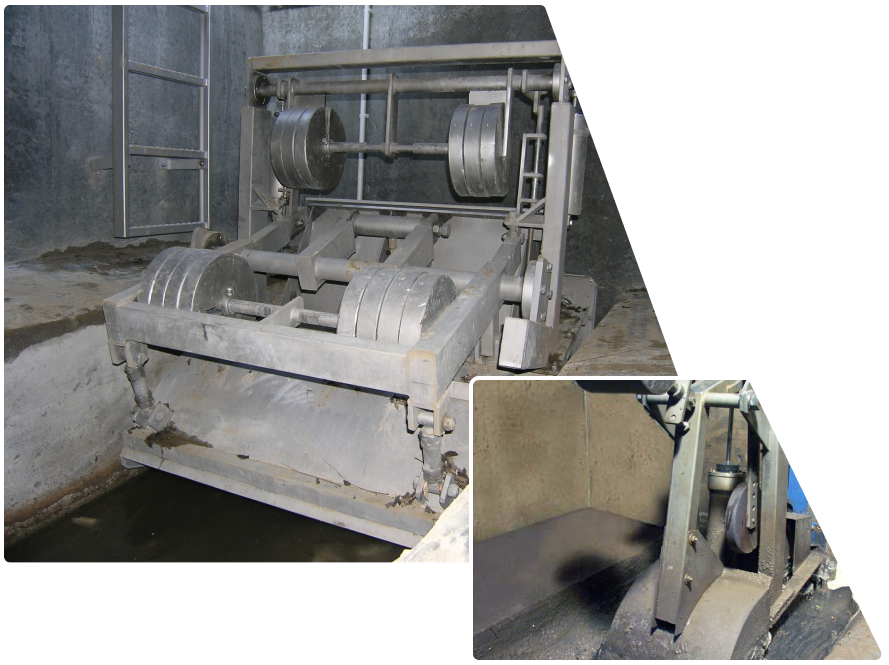

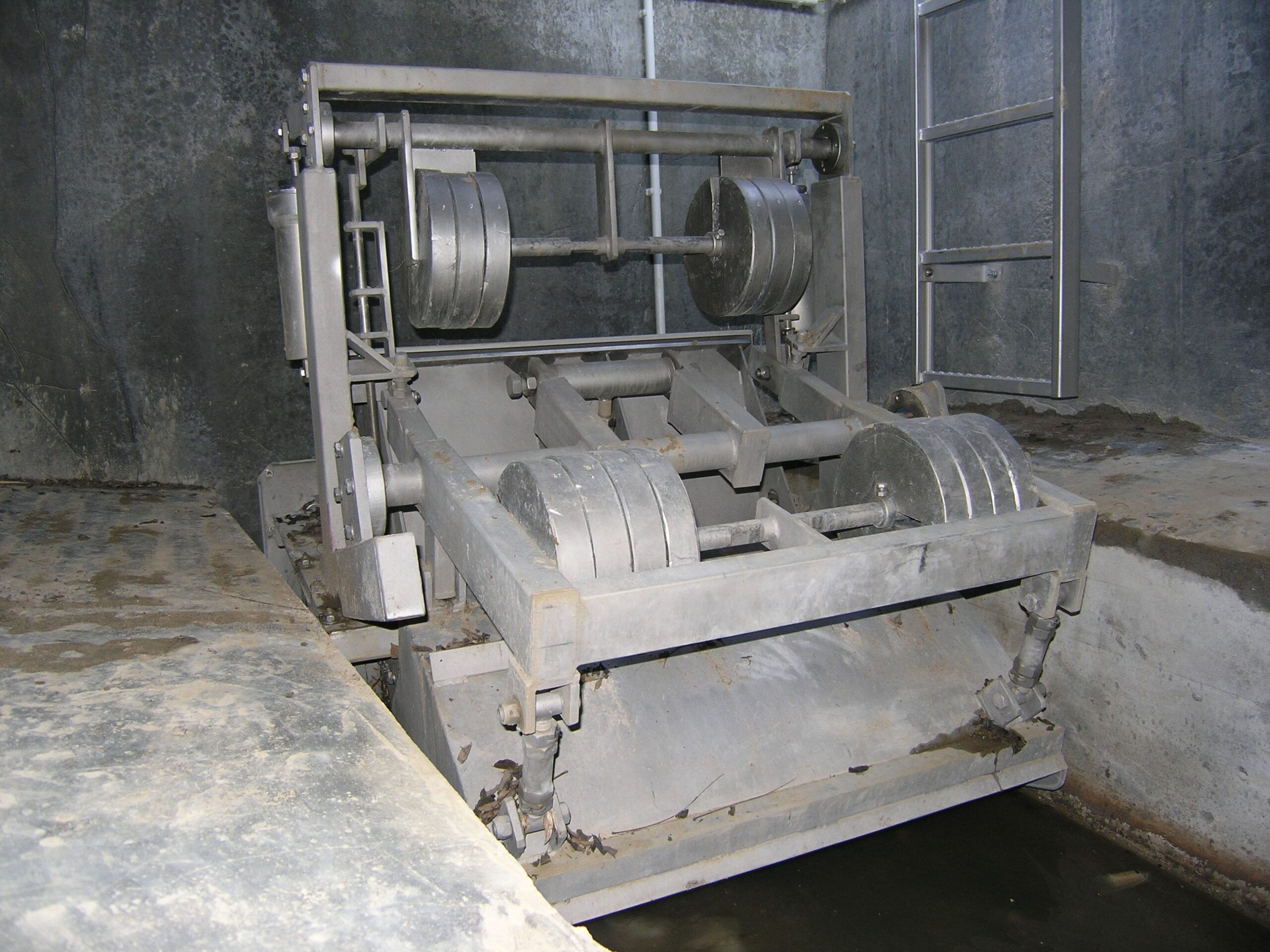

Die Strahl-Drosseln nehmen unter den bgu-Abflussregelungen mit ihrem breiten Abflussspektrum von 2-2000 l/s eine Sonderstellung ein. Als echte Regelung nach DWA-A 166 besitzt sie einen schnellen, automatischen Freispüleffekt. Durch den Verzicht auf Fremdenergie ist die Strahl-Drossel sehr wirtschaftlich betrieben.

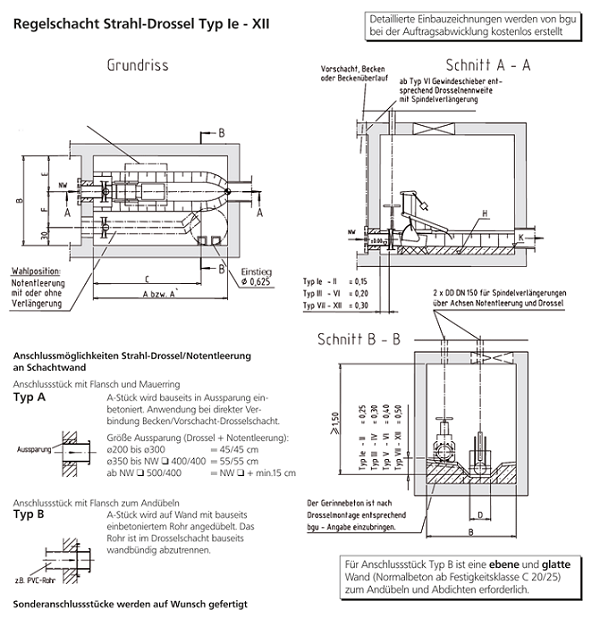

Die Typen I – XII (Abflussspektrum 15 – 2000 l/S) sind in Kompaktbauform gehäuselos ohne Schwimmer konzipiert, zeichnen sich durch geringen Platzbedarf aus und sind damit bei Sanierungen zu empfehlen. Die sohlsprungfreien Strahl-Drosseln eignen sich besonders für gefällearme Kanalnetze und erfüllen auch bei Rückstau die gewünschte Funktion. Die Abflussmenge lässt sich jederzeit nachträglich stufenlos verstellen. Bei Bedarf können sie zusätzlich mit einem Fernwirkmodul zur Verstellung der Abflussmenge ausgerüstet werden. In einer Sonderbauform mit Schwimmer können die Strahl-Drosseln auch ohne Sohlsprung für ein Abflussspektrum <15 l/s eingesetzt werden.
Besondere Merkmale
- Hohe Abflussgenauigkeit unabhängig von der Oberwasserstauhöhe (senkrechte Q/h-Linie).
- Segmentschütz als Stellglied gewährleistet staudruckunabhängige, reibungsarme und präzise Regelung.
- Nur ein Stellglied, kein Schwimmer notwendig, damit hohe Betriebssicherheit.
- Automatischer Freispüleffekt verhindert Verstopfungen.
- Stufenloses Verstellen der Abflussmenge innerhalb des Abflussspektrums.
- Jede Strahl-Drossel wird vor Auslieferung auf bgu-Prüfstand eingestellt und kalibriert.
- Geeignet für Bauwerke mit und ohne Sohlsprung.
- Kleine Schachtabmessungen möglich.
- Sehr bedienerfreundlich durch halbtrockene Aufstellung in separatem Drosselschacht.
- Trockenwetterabfluss wird nicht aufgestaut, damit bleibt die Fliessgeschwindigkeit erhalten und es werden keine zusätzlichen Ablagerungen im Kanalnetz gebildet.
- Mechanischer Explosionsschutz gemäß ATEX-Richtlinie 2014/34/EU für Ex-Zone 1.
- Fernwirkbetrieb mit optionalem Fernwirkmodul, Verstellung der Abflussmenge und Schliessfunktion (Abflussmenge = 0) möglich. Betriebszustand kann vor Ort, per Smartphone oder von der Zentrale verändert werden.
- Abflussmengenkontrolle mithilfe des bgu-Segmentspalt-Messverfahrens einfach möglich.
Funktionsbeschreibung

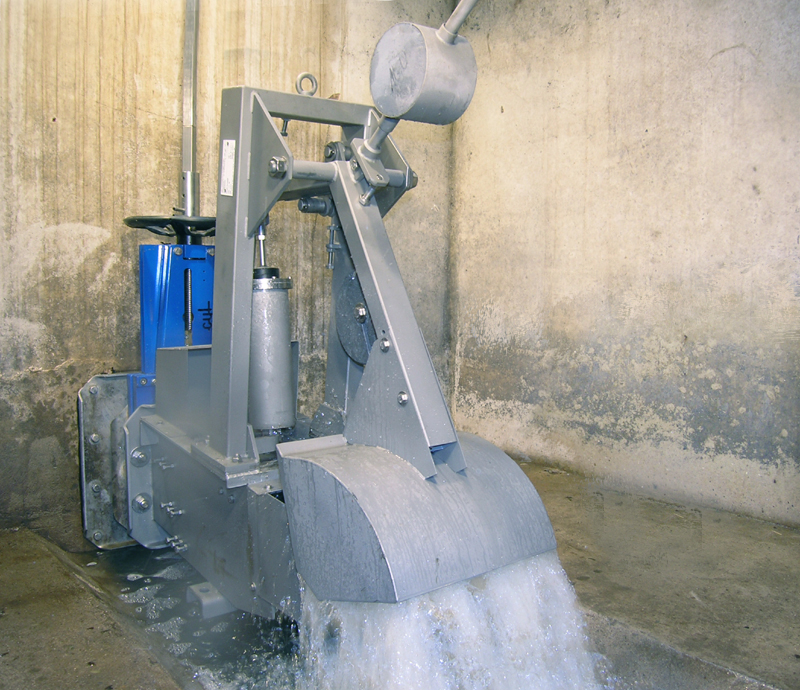

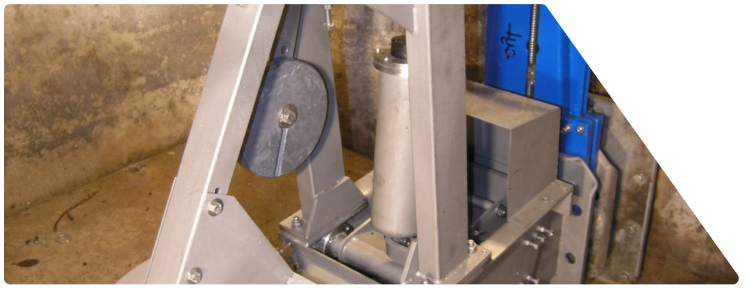

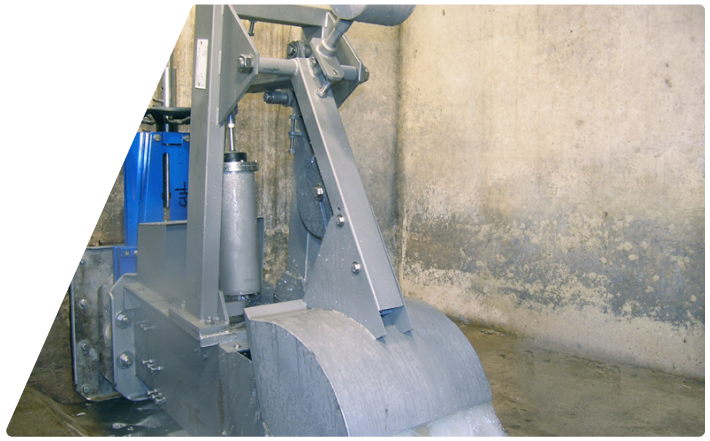

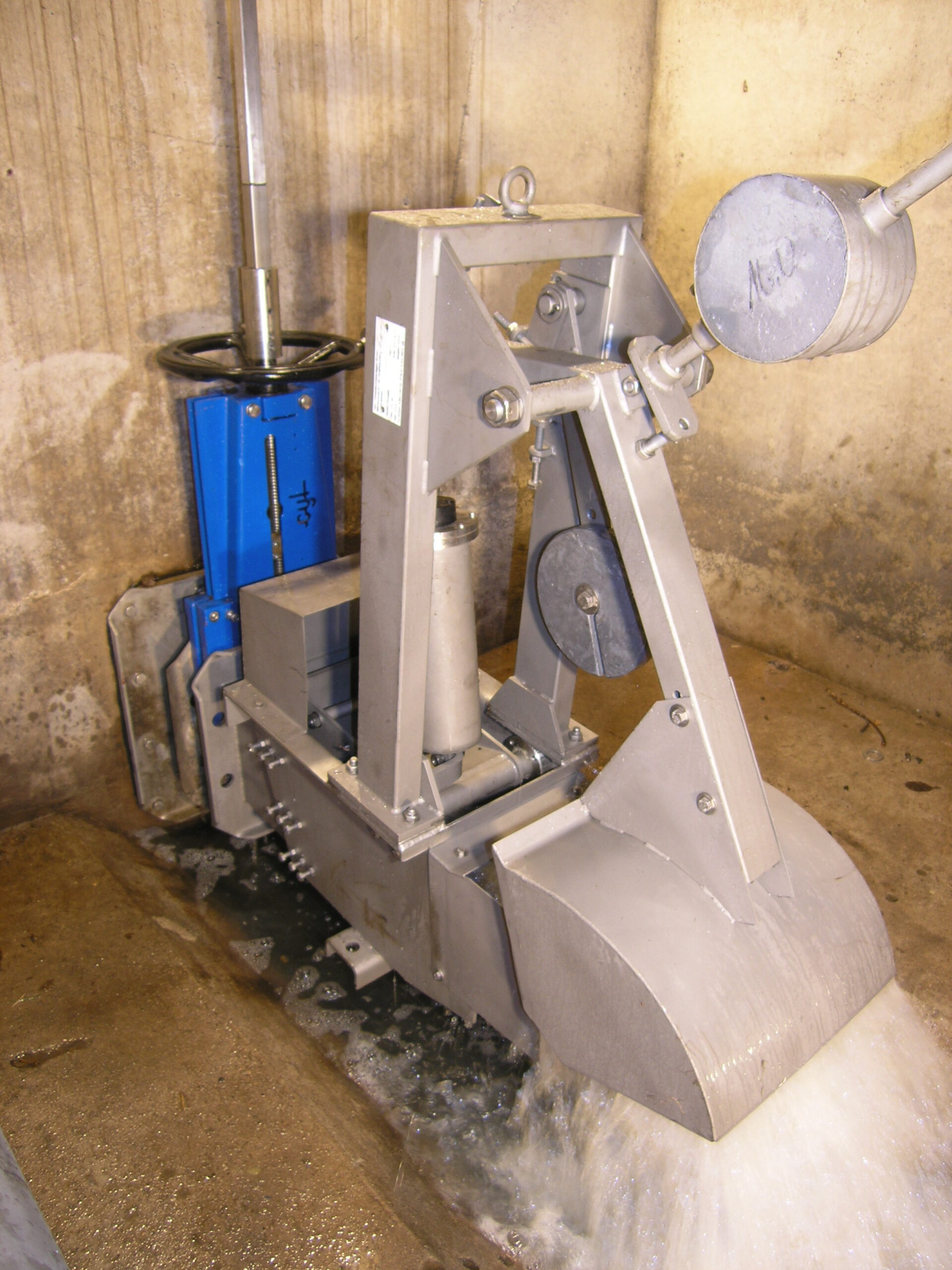

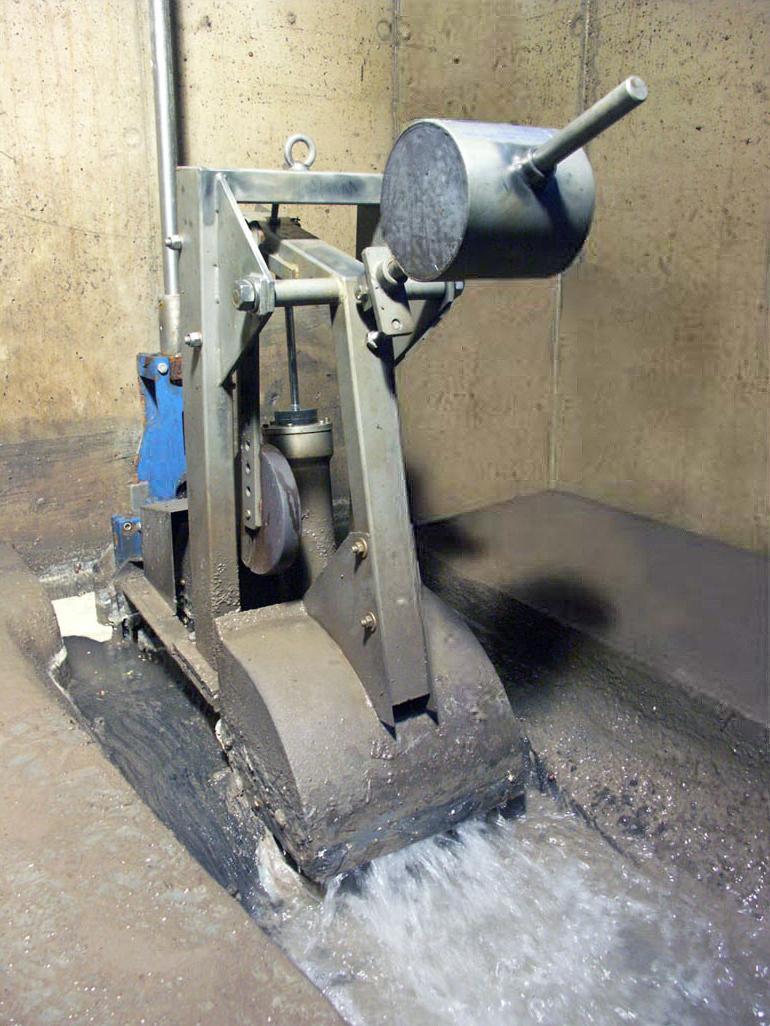

Segmentschütz, Strahlschild und Regelgewicht sind die wichtigsten Funktionselemente. Bei Trockenwetterabfluss verweilen sie in Ruhestellung, der Abflussquerschnitt ist komplett offen. Bei Regenbeginn und ansteigendem Wasserspiegel trifft der über eine Schanze im Drosselgehäuse umgelenkte Wasserstrahl das bewegliche Strahlschild. Diese Wasserstrahlkraft erzeugt die Stellenergie über das Regelgewicht und den Segmentschütz, der Regelvorgang beginnt. Je stärker die Wasserstrahlkraft auf das Strahlschild wirkt, desto mehr verkleinert das gelenkig verbundene Segmentschütz den Abflussquerschnitt und bewirkt dadurch einen konstanten Abfluss, unabhängig vom Wasserspiegel vor der Drossel.
Bei Verstopfungen wird infolge der geringer werdenden bzw. ausbleibenden Abflussströmung am Strahlschild weniger oder keine Stellenergie mehr erzeugt. Durch das Regelgewicht betätigt, öffnet sich der Segmentschütz automatisch und gibt sofort den Abflussquerschnitt frei. Die angesammelten Feststoffe (Verstopfung) werden unter Druck ausgespült (Freispüleffekt). Danach beginnt die Regelung erneut.
Bei Rückstau verhalten sich die Strahl-Drosseln neutral, der Abfluss bleibt praktisch konstant, solange ein ausreichendes Druckgefälle vorhanden ist. Durch einen optionalen Rückstauschwimmer kann eine Verschlussfunktion der Strahl-Drossel bei Rückstau vom Unterwasser erreicht werden.
