Waage Drossel

Einsatzbereich

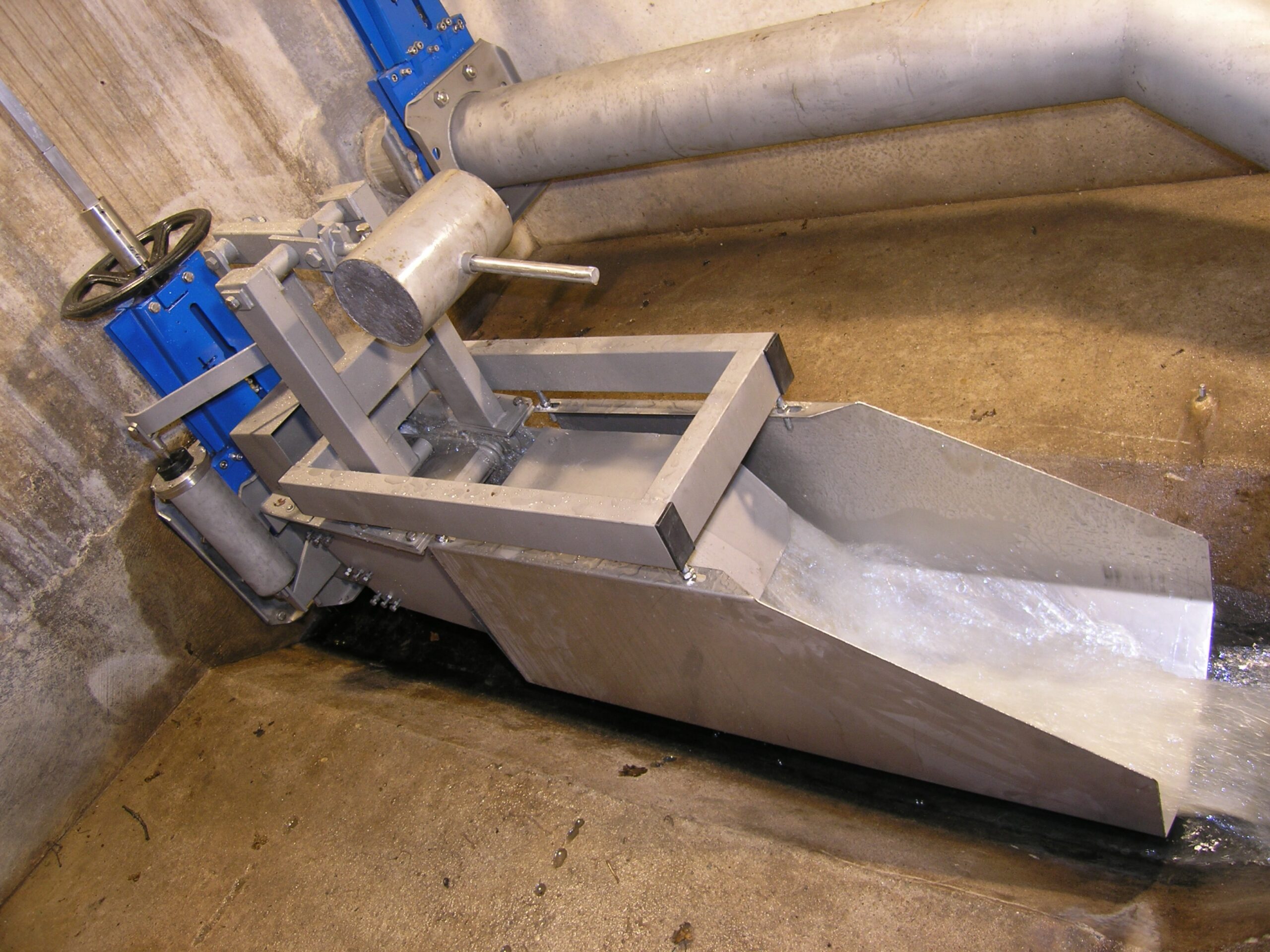

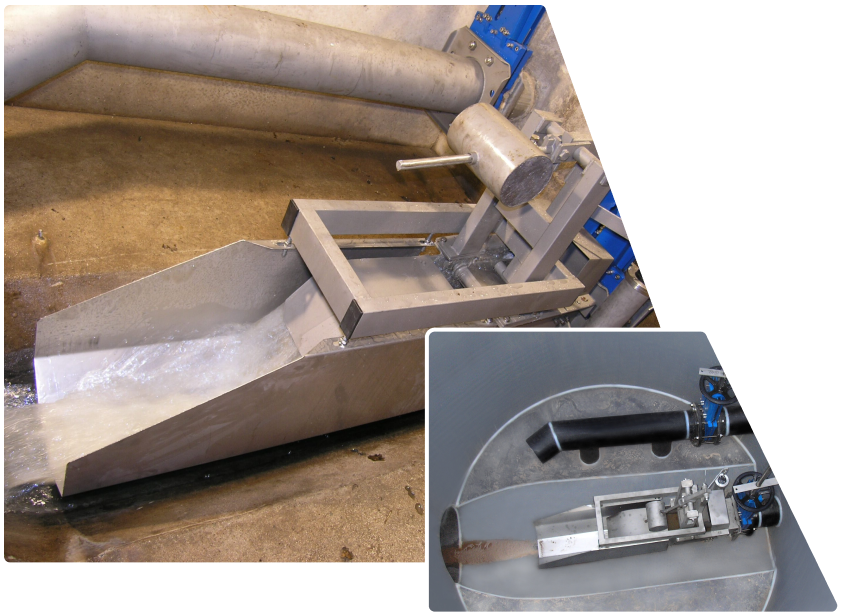

Sie wollen eine exakte und zuverlässige Abflussregelung? Dann ist die Waage-Drossel die richtige Wahl. Dank ihrer einfachen und betriebssicheren Funktionsweise überzeugt und begeistert sie seit über 35 Jahren tausende Planer und Betreiber. Mehr als 2500 Installationen zeugen von ihrer Zuverlässigkeit und Robustheit, selbst bei kleinsten Abflussmengen unter 5 l/s. Nachmessungen haben bestätigt, dass die Waage-Drossel den Anforderungen im Kanalnetz auch nach jahrzehntelangem Einsatz gerecht werden kann.

Die Waage-Drossel arbeitet nach dem Prinzip der Waage. Als echte Regelung nach DWA-A 166 besitzt sie einen schnellen, automatischen Freispüleffekt. Durch den Verzicht auf Fremdenergie ist die Waage-Drossel sehr wirtschaftlich zu betreiben.

Besondere Merkmale

Hohe Abflussgenauigkeit ist unabhängig von der Oberwasserstauhöhe (senkrechte Q/h-Linie).
Segmentschütz als Stellglied gewährleistet staudruckunabhängige, reibungsarme und präzise Regelung.
Nur ein Stellglied, kein Schwimmer notwendig, damit hohe Betriebssicherheit.
Automatischer Freispüleffekt verhindert Verstopfungen.
Stufenloses Verstellen der Abflussmenge innerhalb des Abflussspektrums.
Jede Waage-Drossel wird vor Auslieferung auf bgu-Prüfstand eingestellt und kalibriert.
Vielfach bewährt bei Abflussmengen < 5 l/s
Sohlsprung schafft Sicherheit bei Regelung und weniger Reinigungsaufwand im Drosselschacht.

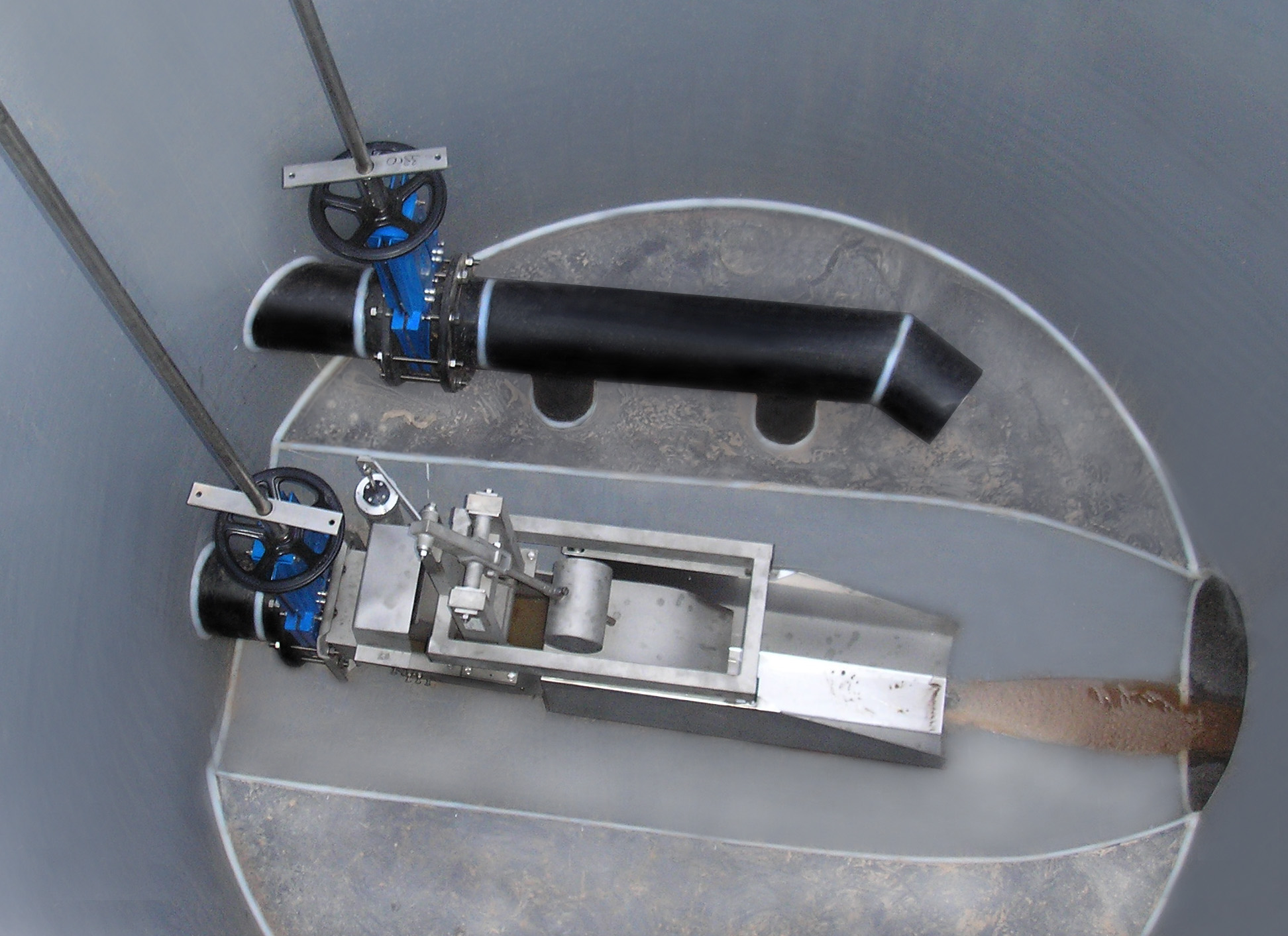

Sehr bedienungs- und wartungsfreundlich durch halbtrockene Aufstellung in separatem Drosselschacht.
Trockenwetterabfluss wird nicht aufgestaut, damit bleibt die Fliessgeschwindigkeit erhalten und es werden keine zusätzlichen Ablagerungen im Kanalnetz gebildet.
Mechanischer Explosionsschutz gemäss ATEX-Richtlinie 2014/34/EU für Ex-Zone 1.
Fernwirkbetrieb mit optionalem Fernwirkmodul, Verstellung der Abflussmenge und Schliessfunktion (Abflussmenge = 0) möglich. Betriebszustand kann vor Ort, per Smartphone oder von der Zentrale verändert werden.
Abflussmengenkontrolle mithilfe des bgu-Segmentspalt-Messverfahrens ist einfach möglich.
Optionale Durchflussmessung mit bgu-Messmodul: Einfache und kostengünstige Messeinrichtung zur Erfassung der Abflussmenge bei Trocken- und Regenwetterbetrieb. Kein MID und zusätzlicher Platzbedarf erforderlich.

Funktionsbeschreibung

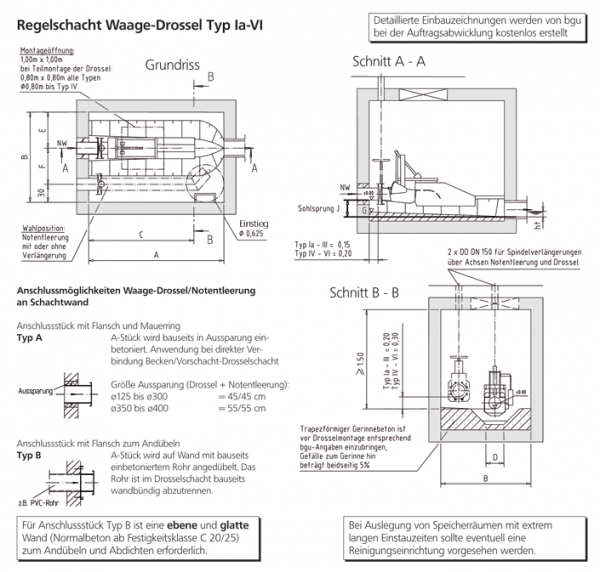

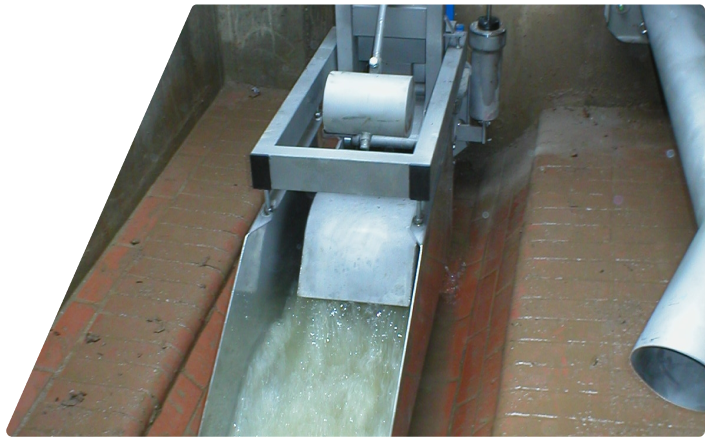

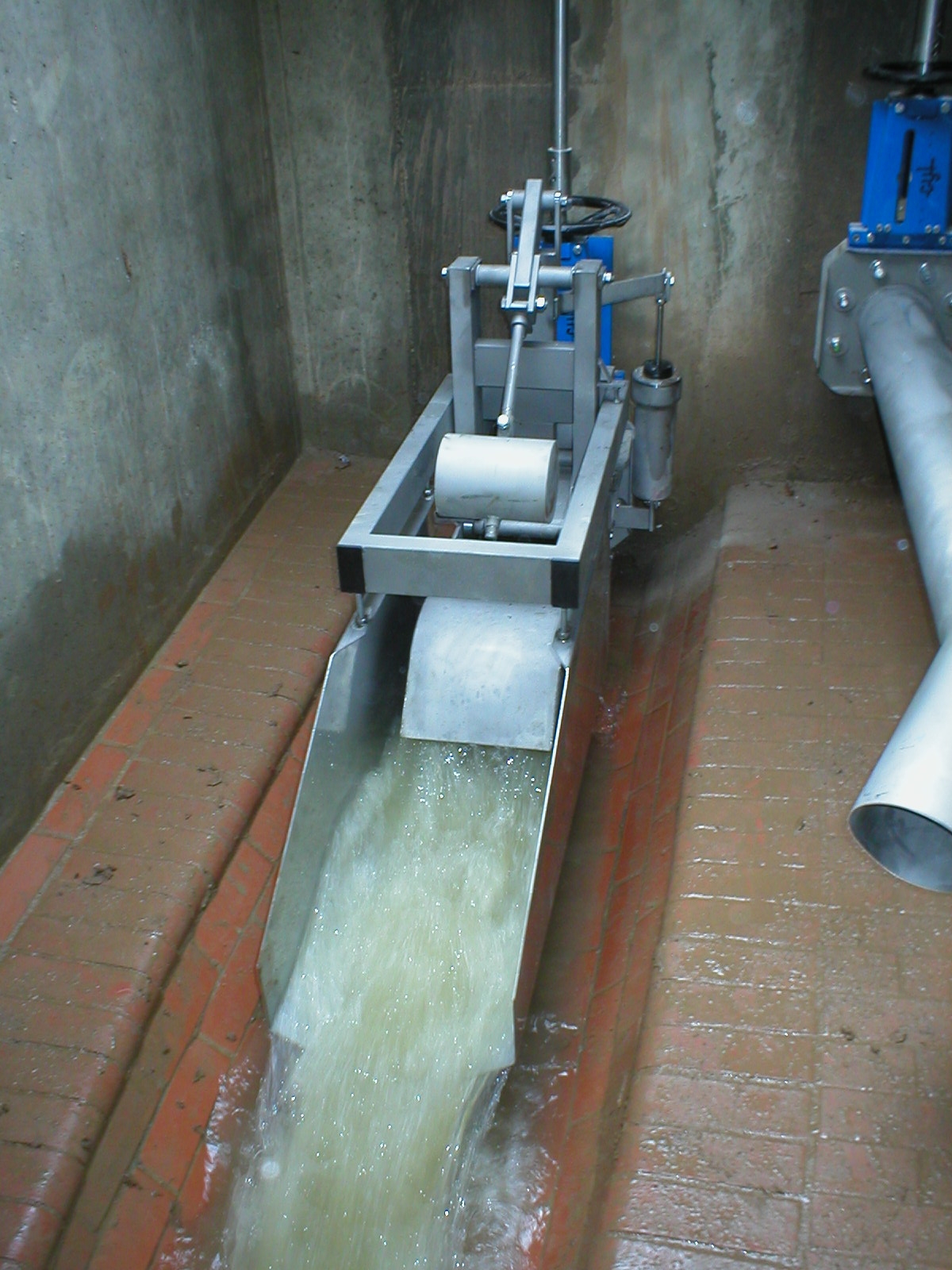

Segmentschütz, Wiegerinne und Regelgewicht sind die wichtigsten Funktionselemente. Bei Trockenwetterabfluss verweilen diese in Ruhestellung, der Abflussquerschnitt ist komplett offen. Der Trockenwetterabfluss wird nicht aufgestaut und läuft im Freispiegel durch die Drossel. Dadurch bleibt die Fliessgeschwindigkeit erhalten und Ablagerungen werden vermieden.

Bei Regenbeginn und ansteigendem Wasserspiegel fliesst mehr Wasser über die Wiegerinne. Das zunehmende Gewicht und die Strahlkraft des Wassers bewegen die Wiegerinne nach unten und das justierte Regelgewicht nach oben. Beide Bewegungsabläufe werden über ein Parallelgetriebe an das Segmentschütz übertragen und lösen den Regelvorgang aus. Je höher der Wasserspiegel vor der Drossel ist, desto höher wirkt die Kraft auf die Wiegerinne. Ausserdem verkleinert der gelenkig verbundene Segmentschülz. den Abflussquerschnitt und bewirkt dadurch einen konstanten Abfluss, unabhängig vom Wasserspiegel vor der Drossel.

Bei Verstopfungen wird infolge der geringer werdenden bzw. ausbleibenden Abflussströmung in der Wiegerinne weniger oder keine Stellenergie mehr erzeugt. Durch das Regelgewicht betätigt, öffnet sich der Segmentschütz automatisch und gibt sofort den Abflussquerschnitt frei. Die angesammelten Feststoffe (Verstopfung) werden unter Druck ausgespült (Freispüleffekt). Danach beginnt die Regelung erneut. Durch den Sohlsprung im Drosselschacht und durch die besondere Form des Gerinnes werden Ablagerungen im Drosselschacht verhindert.

Besteht die Gefahr eines Rückstau vom Unterwasser her, kann die Waage-Drossel optional mit einem Rückstauschwimmer aus- oder nachgerüstet werden.
